2022-04-18
項目：某市政工程橋梁養護項目
具體內容：某公路橋鋼結構豎拉桿套管孔防水密封產品試驗
產品技術提供商：株洲市完全科技有限公司
產品名稱：充氣型斜拉索導管密封系統
試驗時間：2022.04.02
試驗結果：本次φ100改進型充氣袋產品安裝試驗達到業主單位預期密封效果，試驗成功。
問題難點：由于豎拉桿套管空隙狹小（管內徑96mm，豎拉桿直徑65，平均單邊空隙寬度只有15.5mm，約一根手指粗的寬度，見下圖），供貨商現有φ100型號充氣袋產品無法安放進入套管內，φ75型號產品可以放進套管，但無法做到有效密封。現有產品型號不適用此套管情況，需要另行生產對應規格產品。
解決方案：供貨商針對套管數據定制開發對應產品型號（φ100改進型，見下圖）

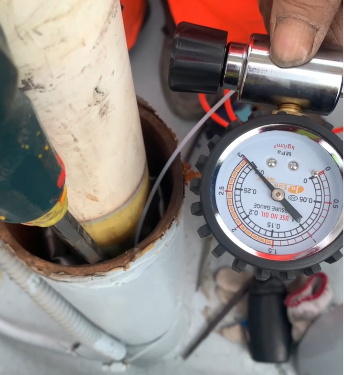

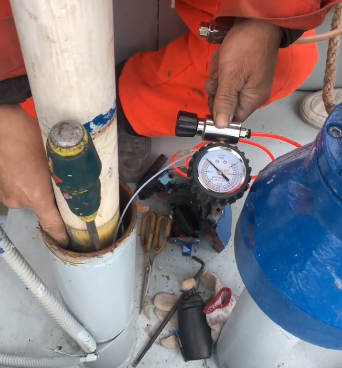

安裝試驗：φ100改進型充氣袋產品放入豎拉桿套管內進行充氣安裝，見下圖

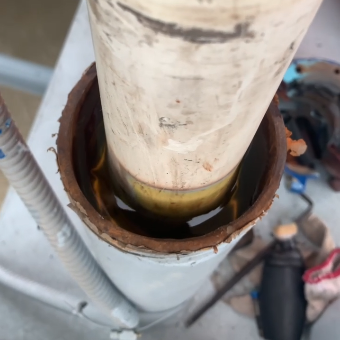

安裝后密封效果測試：對豎拉桿套管內倒水，未見漏水氣泡和水位下降，密封有效。見下圖
試驗結果：本次φ100改進型充氣袋產品安裝試驗達到業主單位預期密封效果，試驗成功。
